一、現狀分析

開關柜作為非常重要的電氣設備，有些焊點與接頭位于不便觸及的里端，不能及時發現潛藏的隱患，這又給運維生產人員帶來了極大的不便,例如電纜接頭及高壓斷路器觸頭。電纜接頭及低壓高壓斷路器觸頭長期處于大電流工作狀態中，因表面氧化、腐蝕、緊固螺栓松動等因素造成接觸電阻增大，接觸面老化或絕緣層損傷等會引起接頭處溫度升高，再加上處理故障、技改、定檢、停電檢修等工作需要對開關柜及高壓斷路器進行停送電操作，增加了斷路器分合閘操作次數，從而嚴重影響了斷路器的使用壽命，這會導致斷路器動靜觸頭發生拉弧、發熱等現象發生，極易引發故障。并且這種變化是從輕微到嚴重發展的，長期如此會加速設備線路等的老化，引起設備的絕緣性能下降，嚴重的還能觸發電弧短路，引起重大的電力事故。

如果能在發展階段提前監測到，將會避免事故的發生。因此，對開關柜及箱變關鍵部位溫度進行實時監測預警尤為重要，可以提前發現和排除安全隱患，保障電氣設備的安全運行及提高運維人員的檢修效率，同時降低運維成本。

二、特點優勢

（1）光纖本身具有電磁絕緣性，不受電磁干擾

（2）無源實時監測

（3）體積小，重量輕

（4）靈敏度高，使用壽命長

（5）數據可實時回傳后臺，實現在線監測，減少運維成本

三、具體方案

3.1安裝方案

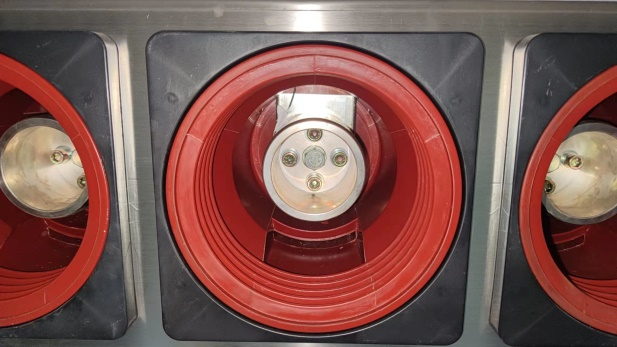

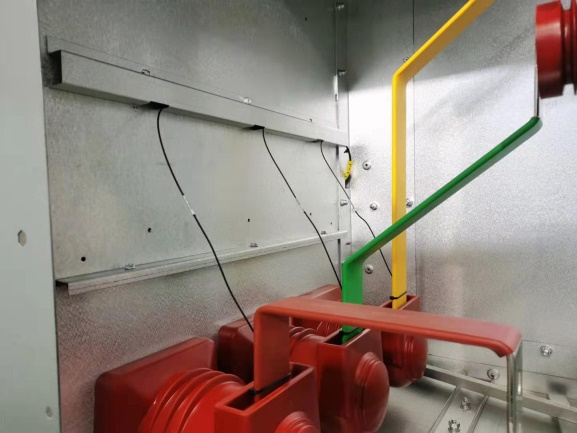

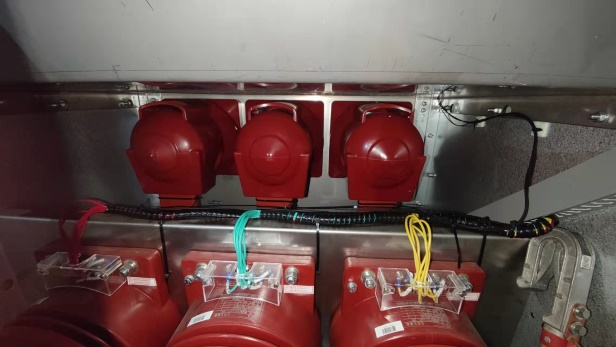

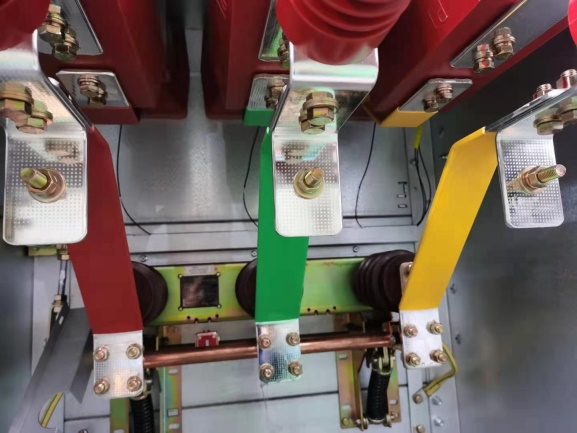

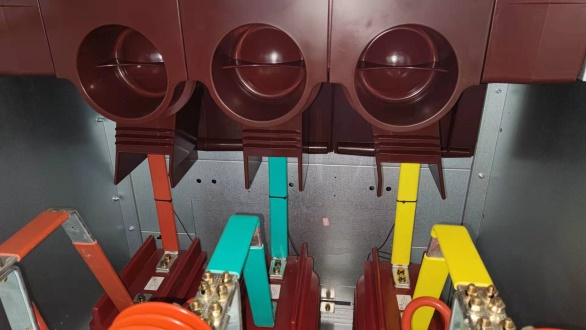

測溫主機安裝于二次儀表室，通過背部卡扣固定于標準導軌上，測溫光纖從主機引出，穿過背板進入泄壓通道，再穿過背板進入母線室，到達各測溫點，沿途使用扎帶固定。

3.2后臺監控

（1）和其光電HQ-TDMS后臺監控系統

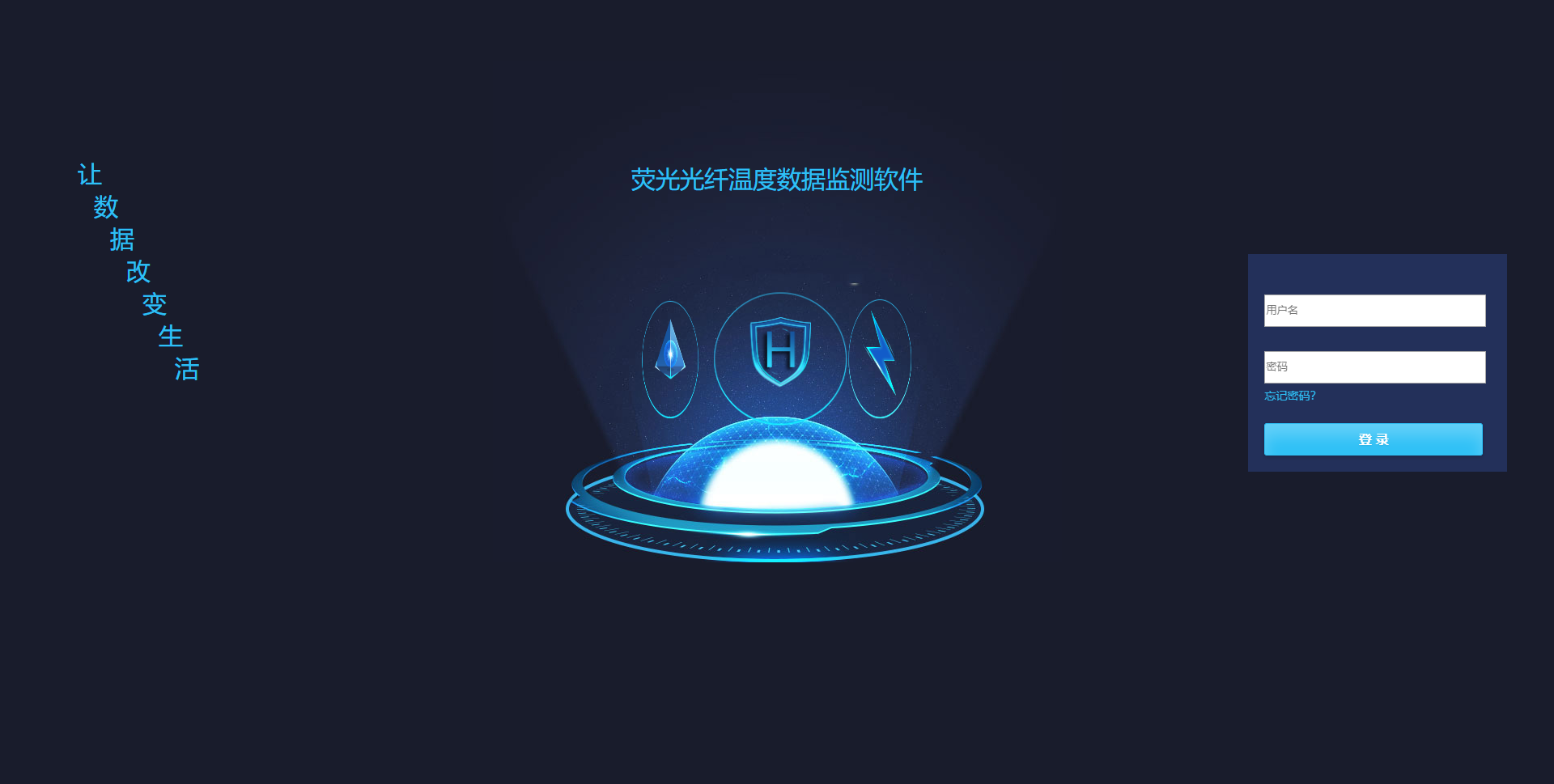

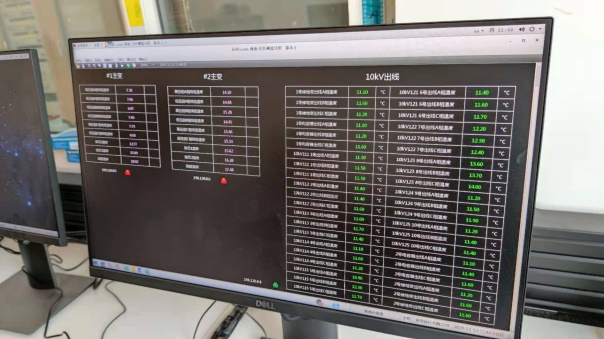

和其光電自主研發的后臺監控系統，具有數據解析、存儲、并利用曲線、圖表和矢量圖等方式進行數據展示和分析。為便于用戶使用，在上述基本功能之外，該軟件還具備設備管理、用戶管理和參數設置等功能。

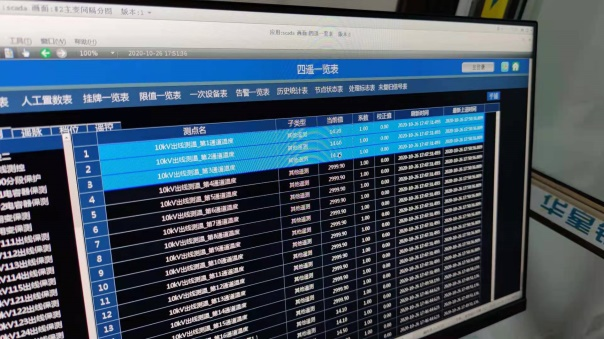

（2）可接入綜自監控系統

設備支持MODBUS、IEC 61850（需選配專用協議轉換器）通信協議，開放溫度點表。
